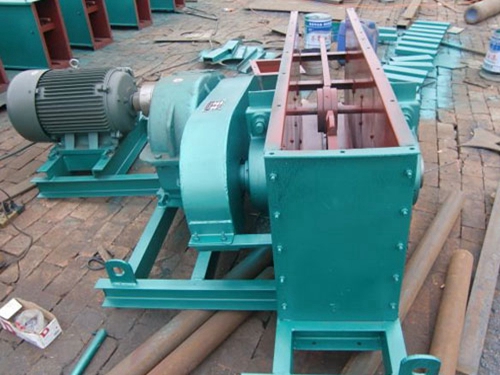

高強度環保刮闆輸送機生産加工要求

本技術涉及一種礦山刮闆輸送機的部件，特别涉及一種刮闆輸送機的高強度刮闆。目前井下和提升機配套使用的刮闆輸送機的的高強度刮闆，其二端設置有連接孔，截面爲工字型，刮闆通過螺栓、連接環等零件和鏈條連接構成刮闆鏈。刮闆鏈通過運輸機上的驅動裝置帶動其繞驅動鏈輪與改向鏈輪轉動，實現将掘進機切割下的煤岩裝入第二運輸機。由於井下工作狀況惡劣，這種工字型刮闆常常因承受不瞭較大的負荷而在使用中出現彎曲和折斷事故。

一、技術内容：

本技術的目的是提供一種能夠承受高負荷的高強度刮闆。實現本技術的技術方案是， 一種高強度刮闆，其二端設置有連接孔，其特征是，所述高強度刮闆爲截面是四邊形的柱體，刮闆承載負荷的前表面和底面之間的夾角爲銳角，和前表面 相對的背面爲外凸的圓弧面，頂面自前表面至背面向下傾斜。

本技術的優點是，承載面爲一斜面，背面則爲向外凸起的圓弧面，這種結構特征大 大提高瞭刮闆的強度，有效地提高瞭刮闆承載負荷的能力，克服瞭現有刮闆易彎曲、折斷的 缺陷。本技術結構簡單，加工制造方簡便。

二、技術要求

1、一種高強度刮闆，其二端設置有連接孔，其特征是，所述刮闆爲截面是四邊形的柱體，刮闆承載負荷的前表面(1)和底面(4)之間的夾角爲銳角，和前表面(1)相對的背面(3)爲外凸的圓弧面，頂面(2)自前表面(1)至背面(3)向下傾斜。

2、 按技術要求1所述的高強度刮闆，其特征是，所述前表面(1)和底面(4)之間的斜角爲 55—70度;所述外凸的圓弧面分别和頂面(2)、底面(4)相切。

三、技術摘要：

一種高強度刮闆，其二端設置有連接孔，其特征是，所述高強度刮闆爲截面是四邊形的柱體，刮闆承載負荷的前表面和底面之間的夾角爲銳角，和前表面相對的背面爲外凸的圓弧面，頂面自前表面至背面向下傾斜。本技術由於承載面爲斜面、背面爲外凸的圓弧面，這種結構特征大大提高瞭刮闆的強度，有效地提高瞭刮闆承載負荷的能力，克服瞭現有刮闆易彎曲、折斷的缺陷。本技術結構簡單，加工制造方法簡便。
