鏈闆輸送機

鏈闆輸送機簡介

  鏈闆輸送機是專門用於平頂式輸送機的輸送鏈條。常用來輸送玻璃瓶、金屬易拉缺罐、各種塑料容器、包裹，也可輸送自助餐物品與機器零件等。也叫闆鏈輸送機,鏈式輸送機。

  鏈闆輸送機以标準鏈闆爲承載面，由馬達減速機爲動力傳動；我們可以通過多列鏈闆並行，使鏈闆輸送機做的很寬並形成差速
，利用多列鏈闆的速度差使多列輸送在無擠壓的情況下變爲單列輸送，從而滿足飲料貼标、灌裝、清洗等設備的單列輸送的要求，我們可以将兩條鏈闆輸送機的頭尾部做成重疊式的混合鏈使得瓶（罐）體處於動态過度狀态，使輸送線上不滞留物料，可以滿足空瓶以及實瓶壓力和無壓力輸送。
鏈闆輸送機特點
1、鏈闆輸送機的輸送面平坦光滑、摩擦力小，物料在輸送線之間的過渡平穩
，可輸送各類玻璃瓶、PET瓶、易拉罐等物料，也可輸送各類箱包；
2、鏈闆有不鏽鋼和工程塑料等材質、規格品種繁多，可根據輸送物料和工藝要求選用，能滿足各行各業不同的需求；
3、機架材質分鋁型材、普通碳鋼、不鏽鋼。
4、輸送能力大，可承載較大的載荷，如用於電動車、摩托車、發電機等行業；
5、輸送速度準確穩定，能保證精確的同步輸送；
6、鏈闆輸送機一般都可以直接用水沖洗或直接浸泡在水中，設備清潔方便，能滿足食品、飲料行業對衛生的要求；
7、設備布局靈活。可以在一條輸送線上完成水平、傾斜和轉彎輸送；
8、設備結構簡單，維護方便
。

鏈闆輸送機原理

和皮帶流水線不同的是，鏈闆輸送機主要的工作原理，就是利用鏈條來牽引的，也是使用鏈條來承重的，或者有的也是使用安裝在鏈條上面的一些闆條或者是金屬制作的網帶等這些來承受和運輸物體和材料的，所以質量上面可以說是非常的好
。由於鏈闆輸送機的密封性能比較的好
，所以他的使用壽命也是非常的長，可以比其他的輸送機的壽命多出好多年，而且它的工藝的布置也是非常的靈活，可以布置在高空，也可以在地面上，或者是在地下面布置，這樣都是可以的，所以說可以适用於不同的工作環境和領域
。

鏈闆輸送機結構圖紙

鏈闆輸送機由頭部驅動裝置、尾輪裝置、拉緊裝置、鏈闆及機架等五個部分組成。
  1、鏈闆機頭部驅動裝置
  由電動機、減速器、傳動裝置及主動鏈輪裝置等組成。動力是由驅動裝置通過一對套筒滾子鏈輪傳給主軸，進而帶動
  槽闆運行。爲瞭适應不同輸送速度的需要，可借助更換傳動鏈輪的齒數比，改變槽闆的運行速度。主動鏈輪裝置採用
  二隻齒數爲6的鏈輪帶動兩條片式牽引鏈及槽闆沿導軌運行。
  2、鏈闆機尾輪裝置
  該鏈闆式輸送機鏈闆的改向部分，由尾輪軸、兩隻尾輪及軸承等組成。
  3、鏈闆機拉緊裝置
  拉緊裝置採用螺旋拉緊的方式，用來調節牽引鏈條的松緊程度。
  4、鏈闆機鏈闆部分
  鏈闆式輸送機鏈闆部分由牽引鏈和槽闆組成。牽引鏈採用耐沖擊、運行平穩可靠的片式牽引鏈，内鏈片中間裝有滾輪，在軌道上滾動，以減少摩擦阻力和磨損。槽闆用螺栓與牽引鏈緊固在一起。
  5、鏈闆機機架
  鏈闆式輸送機機架由頭架、尾架、中間架組成。用槽鋼、角鋼及加強鋼闆焊接而成。該機架中間有四條供滾輪運行的
  軌道，採用輕軌制成。

擋邊鏈闆機鏈闆

擋邊鏈闆機鏈闆

重型鏈闆輸送機圖片

鏈闆輸送機圖片

不鏽鋼鏈闆輸送機圖片

鋁材料鏈闆輸送機圖片

鏈闆輸送機現場使用圖片

普通鋼材鏈闆輸送機圖片

加厚鏈闆老輸送機圖片

闆鏈輸送機圖片

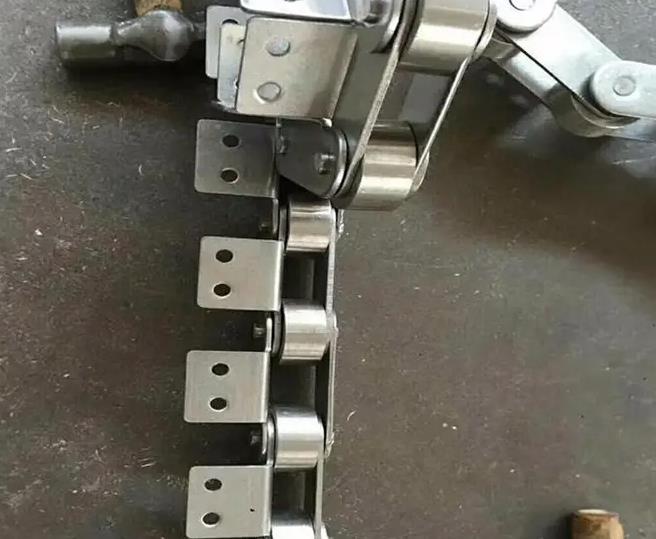

鏈條圖片及說明

輕型鏈闆機鏈條

柔性鏈闆輸送機鏈條

重型鏈闆輸送機鏈條

鏈闆輸送機常見故障分析

在實際使用中，由於接鏈環往往比輸送鏈條稍大，磨損情況比較嚴重，因此接鏈環成瞭整個傳送鏈條中的薄弱點
。它的損壞形式主要爲嚴重磨損
、斷裂、拉開，其産生的原因主要爲：
1、長期承受脈動載荷，疲勞破壞；
2、連接銷或螺栓松動脫落，未能及時發現補充，緻使接鏈環受力不均或拉托；
3、對於立環，單邊磨損更爲嚴重，如不及時更換，容易發生斷裂；
4、卡鏈後，會産生很大的動載荷和沖擊載荷，導緻傳送鏈條運動速度的瞬時巨大波動，使傳送鏈條運行不平穩，從而加速接鏈環磨損或斷裂；
5、生産制造質量較差，耐磨性差或韌性差硬度低，或者出現應力集中産生疲勞裂紋，導緻強度不足。
鏈闆輸送機的連接環損壞大緻就是由於以上五個原因造成的，這要求企業在使用鏈闆輸送機時需要定期做好設備的檢修工作
，發現問題立即進行處理。
鏈闆輸送機的使用注意事項
鏈闆輸送機在飲料行業不僅給人們節約瞭時間
，還帶來瞭方便，一個小小的輸送過程既滿足瞭飲料貼标、灌裝、清洗等要求，還有殺菌和存儲的作用。可是鏈闆輸送機在使用的時候有些地方需要工作人員注意，如下：
  1、鏈闆輸送機在運輸過程中運輸和儲存
  在物品運輸和儲存過程中注意不能和酸堿、油、水等污染物接觸，並且要遠離熱源；避免長期陽光直射和雨雪浸淋；儲存溫度應保持在–100C—400C，相對濕度應保持在50%-80%。運輸和儲存過程中不得擠壓、碰撞。
  2、鏈闆輸送機的吊裝
  在使用吊車搬運鏈闆輸送機的時候，最好採用繩索和鋼棒起吊的方式。先把一鋼棒穿過帶芯軸孔，並将帶有撐杆的繩索吊住鋼棒兩端将帶吊起。吊運時，注意勿使繩索損傷帶邊。在沒有鋼棒和撐杆的情況下，亦可将一具有足夠強度的織物繩索穿過芯軸孔起吊。但在繩索和帶接觸的地方，應墊一物體，防止繩索勒壞帶邊。不得将吊具插入帶卷内起吊，不得将繩索繞在帶卷上起吊，防止帶卷向一邊滑脫。也可使用有足夠承載能力的叉車搬吊，但不得使帶的外圈損傷。
鏈闆輸送機的日常維護
鏈闆生産線設備清潔方便，線體可以直接用水沖洗設備的表面（但需注意動力部分及控制部分則不可用水清洗，以免損壞内部部件，觸電，發生意外事故。）要想使設備的使用壽命達到最大值，維護與保養才是關鍵。一般而言，動力部分的馬達在使用一年左右就需及時更換機油，以保證馬達處在最佳運行狀态，減少内部的損耗。平時在鏈闆生産線設備使用完後，要及時關閉電源，一段時間對設備表面進行清潔。設備需要維護時，應該由專業設備人員進行維護，非相關人員不要進行，以免發生造成不必要的經濟損失和安全事故。設備發生故障時不可盲目檢查維修，應讓專業工程人員來進行檢查維修。
在輸送機運轉過程中，鏈闆生産線遭受各種不一樣性質和體積的裁荷效用，居於極複雜的應力狀況下。鏈闆生産線最典型的毀壞方式有：工作面層和邊緣磨耗；受大塊礦岩沖擊效用引動擊穿、撕裂和脫落；芯體經過短笛和托輥組受反反複複屈曲應力引動疲乏；在背景媒介效用下，引動強度指标減低和老化等等。
