闆式鏈條輸送機

闆式鏈條輸送機

闆式鏈條輸送機從字面上理解是用鏈條帶動鏈闆的一種輸送機機械，該輸送機主要指鱗闆輸送機，比較輕的物料也使用不瞭闆式鏈條輸送機，用普通皮帶輸送機都可以，隻要那些棱角比較鋒利，或者物料比較重的物料才會選用闆式鏈條輸送機。

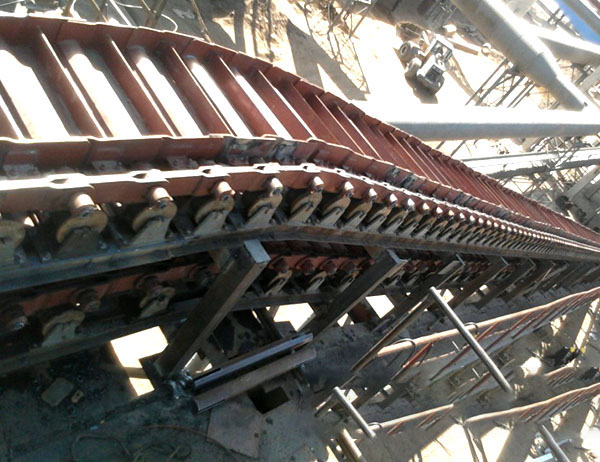

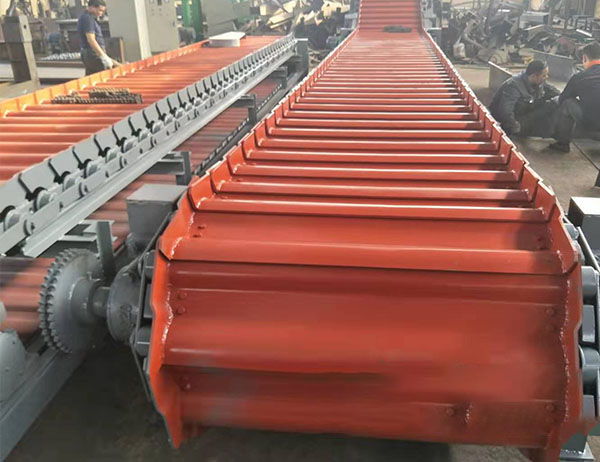

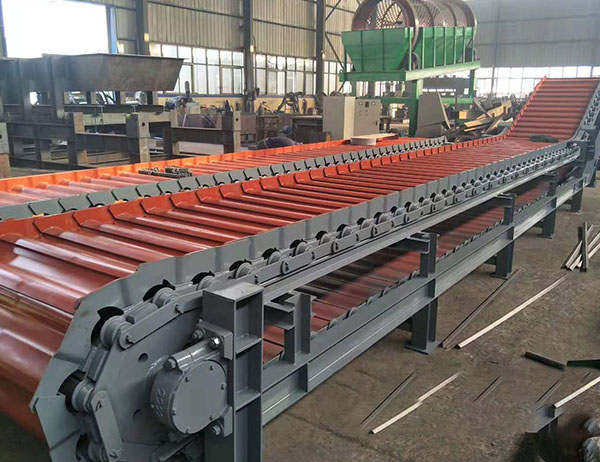

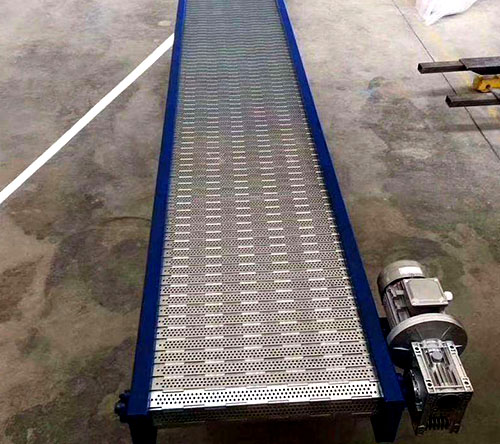

廠家真機

結構工作原理

鏈闆式輸送機鏈闆結構分雙圓弧搭接和平闆結構，可滿足不同的使用要求，适用範圍廣；輸送物料塊度及密度大，輸送距離遠，生産(chǎn)效率高;驅動分左裝和右裝；該設備(bèi)分敞開式和全密封式2種結構，運轉平穩，設備(bèi)故障率低，使用壽命長，維修方便等特點。

型号參數表

型号	産品名稱	鏈條節距 mm	單根鏈條 極限強度KN	鏈條許用 張力KN	台闆寬度 mm	承重 KGf/m	速度 m/min	工作溫度 ℃
BP40	輕型平闆輸送機	38.1	31.1	8	200-300	50	1-12	0-150
BP50		50.8	55.6	15	300 -400	100	1-12	0-150
BP100	彎道闆式輸送機 單行道闆式輸送機 雙行道闆式輸送機	100	56	15	400-500	120	1-12	0-150
BP150		150	136	30	600-800	200	1-12	0-150
BP200		200	230	40	800-1200	500	1-12	0-150
BP250		250	230	40	1000-1200	1200	1-12	0-150
BP300		300	230	40	1000-1500	1500	1-12	0-150
BP400		400	230	40	1200-1800	2000	1-12	0-150
DPB	大平闆輸送機（重型）				1500-3000	2000	1-20	0-150

使用說明

安裝
1、開箱檢驗:根據裝箱單逐一檢查該機的零部件是否齊全。如有缺損,應及時與營銷部聯系。
2、按照基礎圖要求,正確定出中心線確定主動鏈輪軸的軸線位置,尾輪軸的中心位置。根據設備中心線定出機架地腳位置、軌道安裝位置及驅動裝置縱向中心位置等。並校正各相應的位置尺寸,用鋼筋混凝土澆注設備基礎。
3、基礎經過一定的保養期(一般15天),並校正無誤後,即可進行設備安裝。
安裝程序如下:
(1)設備安裝前應對各零部件進行必要的清洗,去除所塗防鏽油脂,並進行仔細檢查核對。
(2)按圖紙對基礎孔進行檢查、清理。
(3)先将機架吊到基礎上,把地腳螺栓逐一裝入腳闆上,再安裝軌道,進而安裝主動鏈輪裝置、尾輪裝置、拉緊裝置及鏈闆部分。
(4)安裝電機、減速器及其它附屬設施。
4、安裝精度要求:
A、機架中心線與鏈闆輸送機的縱向中心線要求重合,其偏差≤2mm.
B、機架支柱對安裝地面垂直偏差≤2mm/m.
C、相鄰兩支架的水平長偏差≤2mm,支架橫向水平度偏差≤1mm/m.
D、軌道對鏈闆輸送機縱向中心線距離偏差≤1mm.
E、軌距偏差≤2mm.
F、軌道直線度偏差≤1.5mm/m;全長的直線度偏差≤5mm,軌道的弧形區段應均勻平滑。
G、在同一橫截面内,兩軌道的相對标高偏差≤±2mm
H、軌道允許焊接,但接頭要光潔平滑,其左右偏移偏差≤±1mm;上下偏移偏差≤0.3mm(僅允許鏈闆運行方向向下低)
1、電機軸線與減速器輸入軸軸心線應平行,帶輪應在同一平面内。
J、主動鏈輪軸心線對鏈闆輸送機中心線垂直度偏差≤1mm/m;兩鏈輪間橫向中心與整機中心線的偏差≤1mm
K、尾輪軸心線對鏈闆輸送機中心線垂直度偏差≤1mm/m;兩鏈輪間橫向中心與整機中心線的偏差≤1mm
L、尾輪軸水平度偏差≤1mm/m
M、鏈闆上滾輪軸的中心線對輸送機中心線的垂直度偏差≤1mm/m
N、滾輪軸安裝水平度偏差≤1mm
O、滾輪下母線應處於同一水平面上,相鄰兩滾輪下母線的高低偏差≤ 1mm.
5、安裝完成後,向基礎孔灌漿。經過一定的保養期(一般15天)後,旋緊地腳螺栓,再進行一次精度校驗,進行二次澆注,将底闆澆在混凝土中,並對設備表面進行一次塗漆,待基礎堅固後即可投入試運行。
使用說明
1、操作時應力求均勻加料,給料最大尺寸應控制在規定範圍内。
2、不宜滿載時停車和啓動。
3、牽引鏈及套筒滾子鏈的松緊應适度,運行中應經常檢查,及時調整。
維修
1、經常檢查設備運轉部位的潤滑情況,定期加油。
2、減速器在開始運轉7-14天後須更換新潤滑油,以後可根據情況3-6個月更換次
3、對設備要經常檢查,螺栓不得松動,電機不得超過額定電流,軸承溫升超過環境溫度35℃時應停機檢查。
4、根據使用情況,建議半年左右檢修一次。
