挖鬥提升機

挖鬥提升機介紹

挖鬥提升機是使用鏈條、皮帶、鐵鏈等帶動料鬥來達到提升輸送物料的效果，主要适用於粉狀、顆粒狀及小塊物料的連續垂直提升，可廣泛應用於各種規模的飼料廠、面粉廠、米廠、油廠、澱粉廠以及糧庫、港口碼頭等的散裝物料的提升。

挖鬥提升機裝料就是料鬥在通過底座下半部分時挖取物料的過程。根據裝料方向不同，裝料方式有順向進料和逆向進料兩種，工程實際中較常用的是逆向進料，此時進料方向與料鬥運動方向相向，裝滿系數較大。

挖鬥提升機原理

電機轉動聯軸器、頭輪和畚鬥帶運轉，裝在畚鬥帶上的畚鬥将物料從提升機底部提升到所需的高度。1. 頭輪覆膠，能有效防止畚鬥帶打滑及跑偏，減少動力消耗； 2. 機座增設緩沖裝置，可減少振動防止提升量突增或較大異物入内使畚鬥帶斷裂，同時在一定限度内自動調節畚鬥帶張緊力；

挖鬥提升機結構參數

型号	TD160				TD250				TD315				TD400
料鬥形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量(m3/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
鬥寬	160				250				315				400
鬥容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
鬥距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
鬥速(m/s)	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型号	TD500				TD630			TD160		TD250		TD350		TD450
料鬥形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量(m3/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
鬥寬	500				630			160		250		350		450
鬥容(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
鬥距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
鬥速(m/s)	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

說明：
1.表中鬥容爲計算鬥容，輸送量按填充系數0.6計算得出。  
2.鬥提機料鬥用途爲:    
淺料鬥：輸送潮濕、易結塊、難抛出的物料。如濕沙、濕煤等。   
深料鬥
：輸送幹燥的、松散的、易抛出的物料。如水泥、煤塊、碎石等。

挖鬥提升機圖片

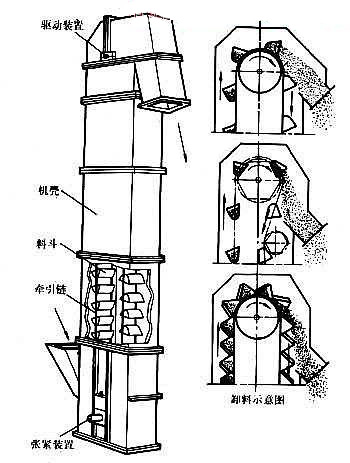

挖鬥提升機

挖鬥上料機

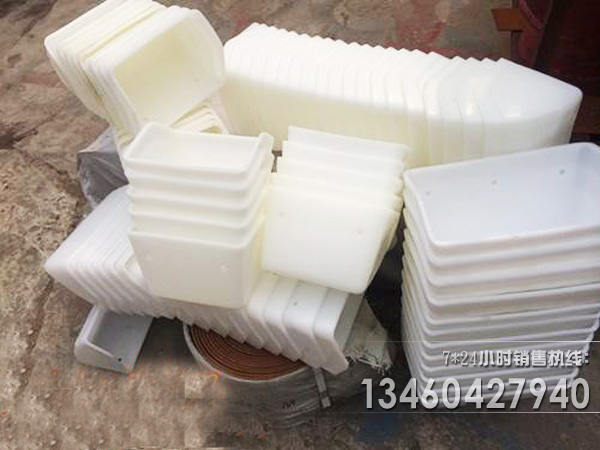

料鬥

垂直挖鬥提升機

塑料鬥式提升機

動輪軸更換及調整

1、應使用起重機或鏈條将桌子移走並放置在安全的地方。

2、檢查所有軸承，磨損超過90%的應更換
。如果超過50%的軸銷需要更換，建議更換所有軸銷。

3、檢查和更換濟甯物料提升機租賃設備軸承時，應檢查耐磨套的磨損情況。如果磨損超過80%，也應更換。

4、軸承更換完成後，應再次進行技術檢查，確認電梯的載荷、撓度等參數符合國家機械行業相關标準。

5、濟甯物料提升機租賃設備軸承的快速磨損和嚴重磨損應通知制造廠，並由制造廠進行技術分析，找出快速磨損的原因。如果是制造商的技術原因，應由制造商解決。如果是使用不當造成的，今後應嚴格按照廠家的使用說明書使用和操作。

6、更換耐磨套時，盡量找正規濟甯物料提升機租賃廠家更換，因爲耐磨套的定位精度直接影響吊卡的撓度。
