鬥式提升機（鬥提機）

鬥式提升機簡介

       我廠家生産的鬥式提升機是根據國家标準進行生産的，並結合我廠的生産經驗改進，我廠的鬥式提升機已經達到瞭現今設備中的提升設備，具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點。

      我廠家根據不同行業不同單位的需求，可把鬥式提升機分爲三種形式，皮帶式、環鏈式、闆鏈式;

1、皮帶式鬥式提升機具有噪音小、成本底的優點，非常适合糧食、化工等輕型物料的提升，採用離心式卸料的方式，該機運行可靠性好,先進的設計原理和加工方法,保證瞭整機運行的可靠性,無故障時間超過2萬小時。

2、環鏈式鬥式提升機採用鍛造環鏈作爲傳動部分，具有很強的機械強度，主要用於提升機粉體和小顆粒及小塊狀物料，區别於TD系列鬥式提升機，其提升量更大、運轉效率更高。其常用於較大比重的物料的提升。

3、闆鏈鬥式提升機區别於其他廠家的該機，操作方便，維修少，易損件少。輸送鏈爲套筒滾子鏈
，誘導式重力卸料，用於各種粉狀、塊狀物粒的垂直提升。本機系流入式喂料
，物料流入料鬥内靠闆鏈提升到頂端，在物料重力作用下自行卸料。

鬥提機規格參數

皮帶式鬥式提升機各規格型号參數表:

型号	TD160				TD250				TD315				TD400
料鬥形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量(m3/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
鬥寬	160				250				315				400
鬥容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
鬥距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
鬥速(m/s)	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型号	TD500				TD630			TD160		TD250		TD350		TD450
料鬥形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量(m3/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
鬥寬	500				630			160		250		350		450
鬥容(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
鬥距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
鬥速(m/s)	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

環鏈鬥式提升機各型号規格參數表:

型   号		TH160		TH250		TH315		TH400		TH500		TH630		TH800		TH1000		TH1250
料鬥型式		zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh
輸送能力，m 3 /h		19	30	30	48	35	59	58	94	73	118	114	185	150	240	240	360	360	540
料鬥	料鬥容量	1.2	1.9	3	4.8	3.75	6	5.9	9.5	9.3	15	14.6	23.6	24	38	38	60	60	95
	鬥距	350		450		512				688				936		936		1001
鏈條	園鋼直徑 x節	φ12X45		φ18X64						φ22X86				φ24X86		φ24X86		φ28X92
	單鏈條破 斷強（KN)	≥170		≥320						≥480				≥560		≥560		≥660
料鬥運動 速度 (m/s)		1.3		1.2		1.4				1.5				1.6		1.6		1.6
傳動鏈輪轉數 (r/min)		62.5		46.8		42.5		37.6		35.8		31.8		30.5		30.5		28
輸送物料的 最大塊度		20		25		35		40		50		60		75		85		100

闆鏈鬥式提升機各型号規格參數表:

型号	輸送能力 （米3/時）	鬥速 （米/秒）	主軸轉速 （轉/分）	物料粒度 （毫米）	料鬥
					容積（升）	鬥寬（毫米）	鬥距（毫米）
NE15	15	0.5	15.54	<40	2.5	250	203
NE30	32		16.45	<50	7.8	300	305
NE50	60		16.45	<50	15.7	300	305
NE100	110		14.13	<70	35	400	400
NE150	170		14.13	<70	52.2	600	400
NE200	210		10.9	<100	84.6	600	500
NE300	320		10.9	<100	127.5	600	500
NE400	380		8.3	<120	182.5	700	600
NE500	470		7.1	<120	260.9	700	700
NE600	600		7.1	<120	33.2	700	700
NE800	800		6.2	<140	501.8	800	800

鬥提機工作原理

垂直鬥式提升機使用原理視頻

料鬥把物料從下面的儲藏中舀起，随著輸送帶或鏈提升到頂部，繞過頂輪後向下翻轉， 鬥式提升機将物料傾入接受槽内。帶傳動的鬥式提升機的傳動帶一般採用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的鬥式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。鬥式提升機一般都裝有機殼，以防止鬥式提升機中粉塵飛揚。

鬥提機CAD結構圖紙

皮帶式鬥式提升機結構圖紙

環鏈式鬥式提升機結構圖紙

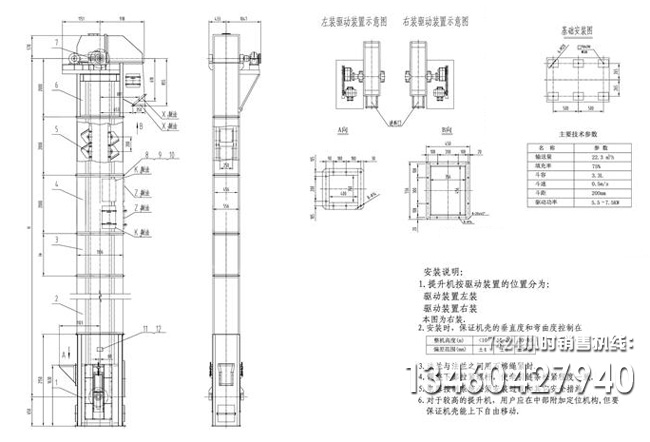

闆鏈式鬥式提升機結構圖紙

鬥式提升機圖片
