皮帶鬥式提升機

皮帶鬥式提升機簡介

皮帶鬥式提升機是採用橡膠帶作牽引構件，适宜輸送較輕型物料，如：糧食、煤等，被輸送物料溫度不得超過60℃，如果採用耐熱橡膠帶時溫度不超200℃。其規格有TD160～TD630共8種，每小時輸送量爲4～238噸。

皮帶鬥式提升機由運行部分（料鬥與牽引膠帶）、帶有傳動滾筒的TD型鬥式提升機上部區段，帶有拉緊滾筒的TD型鬥 式提升機下部區段，TD型鬥式提升機中間機殼，TD型鬥式提升機驅動裝置，TD型鬥式提升機逆止制動裝置等組成。

皮帶鬥式提升機皮帶對接安裝步驟：
1、從倉庫中取出整條皮帶鬥式提升機專用皮帶長度，執行工作所需的材料和消耗用品。
2、将皮帶卷放置在裝配式A形框架（專爲更換皮帶而設計）上
，使用裝載機将其拖運到現場。
3、松開頭部（傳動裝置）豎筒組裝蓋的所有法蘭螺栓，使用手拉葫蘆，拆除外殼頂蓋，並安全地放置在平台上
。
4、松開固定鎖，打開位於第3層的檢查門（兩側的門均打開），以類似的方式，打開兩側的上料箱豎筒殼蓋
5、将一個單輪滑車安裝在位於傳動皮帶輪頂部（中心）的I形梁上，以類似的方式，将3t手拉葫蘆定位在接近單輪滑車的位置處。
6、另一個單輪滑車必須被放置並固定在上料箱豎筒（位於中間）處，距離外殼約半米。
7、爲上料箱豎筒區域上的“禁止區域”安裝臨時路障帶，此外，爲頭部豎筒區域上的“禁止區域”安裝臨時路障帶。

皮帶式鬥式提升機工作視頻

皮帶鬥式提升機原理



由運行部分帶動皮帶上的料鬥挖走物料，到達頂端並且抛出。

皮帶提升機型号參數

TD型皮帶鬥式提升機結構圖紙:

TD-D型皮帶鬥式提升機技術參數表:

型号	TD160				TD250				TD315				TD400
料鬥形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量(m3/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
鬥寬	160				250				315				400
鬥容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
鬥距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
鬥速(m/s)	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型号	TD500				TD630			TD160		TD250		TD350		TD450
料鬥形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量(m3/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
鬥寬	500				630			160		250		350		450
鬥容(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
鬥距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
鬥速(m/s)	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

說明：
1.表中鬥容爲計算鬥容，輸送量按填充系數0.6計算得出。  
2.鬥提機料鬥用途爲:    
淺料鬥：輸送潮濕、易結塊、難抛出的物料
。如濕沙、濕煤等。   
深料鬥：輸送幹燥的、松散的、易抛出的物料。如水泥、煤塊、碎石等。

皮帶鬥式提升機圖片

鐵鬥皮帶圖片

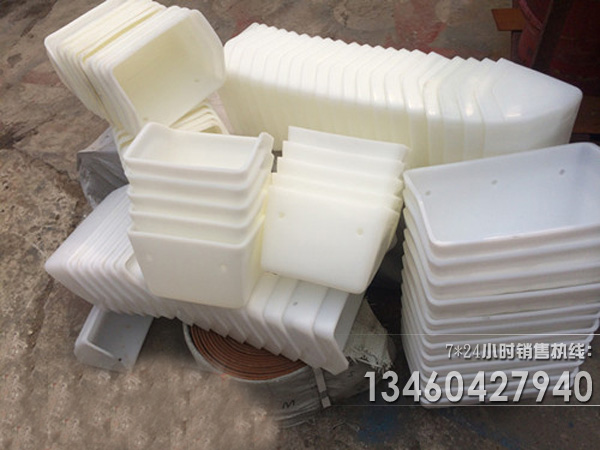

皮帶鬥式提升機塑料鬥圖征

帶組裝的皮帶式鬥式提升機圖片

皮帶式鬥式提升機頭部圖片

皮帶鬥式提升機圖片

使用廠家必備知識

訂購皮帶鬥式提升機單位必看:

鬥式提升機用來垂直提升經過破碎機的石灰石、煤、石膏、熟料
、幹粘土等塊粒狀物料以及生料、水泥、煤粉等粉狀物料。根據料鬥運行速度的快慢不同，鬥式提升機可分爲：離心式卸料、重力式卸料和混合式卸料等三種形式
。離心式卸料的鬥速較快，适用於輸送粉狀、粒狀、小塊狀等磨琢性小的物料；重力式卸料的鬥速較慢，适用於輸送塊狀的，比重較大的，磨琢性大的物料，如石灰石、熟料等。鬥式提升機的牽引構件有環鏈、闆鏈和膠帶等幾種。環鏈的結構和制造比較簡單，與料鬥的連接也很牢固，輸送磨琢性大的物料時
，鏈條的磨損較小，但其自重較大。闆鏈結構比較牢固
，自重較輕，适用於提升量大的提升機，但鉸接接頭易被磨損，膠帶的結構比較簡單，但不适宜輸送磨琢性大的物料，普通膠帶物料溫度不超過60°C，夾鋼繩膠帶允許物料溫度達80°C，耐熱膠帶允許物料溫度達120°C，環鏈、闆鏈輸送物料的溫度可達250°C。

皮帶鬥式提升機各部位潤滑周期:

序号	潤滑部位	潤滑材料	潤滑周期	潤滑方法
1	傳動及拉緊滾筒軸承	耐水潤滑脂	200小時	利用注油器
2	逆止聯軸器	耐水潤滑脂	50小時	利用注油器
3	拉緊螺栓	耐水潤滑脂	500小時	塗抹
4	電動機	耐水潤滑脂	6個月	35
