礦用刮闆輸送機減速機結構圖詳細圖解

礦用刮闆輸送機可用於水平運輸，亦可用於傾斜運輸

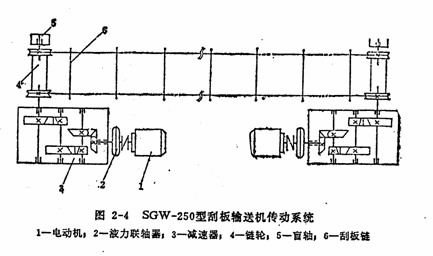

。沿傾斜向上運輸時，煤層傾角不得超過25°，向下運輸時，傾角不得超過20°，當煤層傾角較大時，應安裝防滑裝置。可彎曲刮闆輸送機允許在水平和垂直方向作2°~4°的彎曲。傳動系統由電動機、減速機、聯軸器組成，礦用刮闆輸送機的動力部分
。傳動系統的布置有垂直型和水平型兩種基本形式，也可以根據現場位置調整。爲便於安裝，傳動裝置下設計有安裝電動機、減速機的底架。

拉緊裝置的主要作用是通過絲杆拉動尾部鏈輪軸承座，使尾部鏈輪後移張緊刮闆鏈。按刮闆輸送機溜槽的布置方式和結構，可分爲並列式及重疊式兩種，按鏈條數目及布置方式，可分爲單鏈
、雙邊鏈、雙中心鏈和三鏈4種。頭輪組件由傳動軸、鏈輪、軸承部分組成。鏈輪通過鍵連接在傳動軸上，減速機輸出的動力通過傳動軸和鏈輪傳遞給刮闆鏈，使刮闆鏈進行無極封閉循環運動。機尾架主要是支承尾輪組件和拉緊裝置。刮闆鏈用鏈條、連接環和刮闆組成。刮闆通過連接環連接和固定在鏈條上，通過刮闆的推動或拉動來運輸物料。

礦用刮闆輸送機用途廣泛，在飼料廠扮演著非常重要的角色，尤其是大型飼料廠不可缺少的設備。其類型包括：水平刮闆輸送機、傾斜刮闆輸送機和自清式刮闆輸送機。刮闆輸送機看起來簡單，但在實際生産中，它是故障頻率高的設備，對刮闆輸送機正確的維護和使用就顯得尤爲重要
。本文将借鑒一些國外的經驗，結合國内飼料廠的實際，讨論一下這方面的問題。首先，簡單介紹一下刮闆輸送機的設計思路，以便大家更好地理解有關維護和使用過程中的問題。
礦用刮闆輸送機在飼料廠和糧食加工廠中使用很多。它可以水平或有一定角度向上或向下傳送原料和成品。輸送機的基本構造是由鏈條和上面的刮闆組成，它可以設計成各種結構，如多入口、中間卸料
、不同傾斜角度。設計的靈活性使現代刮闆輸送機在飼料廠中用途廣泛。專業化的設計可以使刮闆機以很陡的坡度運行，且有好的自清功能。有些輸送機裝有鏈條斷裂或阻塞保護開關和尾輪軸速度監視。
礦用刮闆輸送機可輸送的物料舉例：煤粉、碎煤、煙灰、碳黑、碳酸氫铵、硫鐵礦粉、氯化铵、銅精礦粉、氧化鋁粉、石膏粉、石灰石粉、蘇打粉、尿素、活性 碳、氯化鈉、矽酸鈣、石棉粉、合成樹脂、橡膠粉、電石
、陶土、合成肥料、粉粒狀農藥、硫酸鋇、硫铵、純堿、粉粒狀醫藥、小麥、大豆、大米、糖、澱粉、碎木碳、木片、鋸末、聚乙烯醇合成洗滌劑、飛灰磷肥等等。通用型埋刮闆輸送機不适應輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。刮闆輸送機是常用的輸送機類型，常用於煤粉、碎煤、礦粉、糧食等産業中。
刮闆輸送機的工作原理是，将敞開的溜槽，作爲煤炭、矸石或物料等的承受件，将刮闆固定在鏈條上(組成刮闆鏈)，作爲牽引構件。當機頭傳動部啓動後，帶動機頭軸上的鏈輪旋轉，使刮闆鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮闆鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送
