振動清理篩按照工作原理去雜篩分說明書

  在求解振動清理篩的模态振型與固有頻率之前，有必要從理論層面對模态分析做深層次的理解。實際應用中的振動篩系統，30噸糧食清理篩基本上都存在無窮多個自由度，其剛度與質量，均具有連續分布的特性。爲此，隻有當把振動清理篩結構中每一點的運動情況都弄明白後振動清理篩系統的運動才能夠被完全的描述出來
。正因爲如此，在做結構分析時将振動系統的剛度與質量進行離散化。即離散數學模型來描述實際物理系統的一個連續分布的特征。在此情況下，用數量有限的系統參數就可以描述系統的剛度特征和質量特征，所以用有限自由度的簡化系統來代替真實的多自由度物理系統。

振動清理篩突出的特點是，運用連接在支撐架之上的四組橡膠彈簧來支撐篩體，其驅動力則是通過採用兩個振動電機的振動來實現的。兩個振動電機同時開始運轉，並且旋轉的方向相反時，二者所提供的激振力，在與電機的軸線相平行的方向上抵消，而在與電機的軸線相垂直的方向上進行疊加
，從而使篩體在這一簡諧力的作用下做往複直線振動國。而且兩個電機在安裝時，其軸線和篩面存有一定的傾斜角度，從而使物料在其自身重力以及激振力的共同作用下，在篩面上彈跳式地不斷向前運動，並近似爲直線軌迹運動，從而使物料達到自動分級。
如安裝在結構上的振動設備，爲避免其過大的振動，必須看轉動部件的頻率是否接近結構的任何一階固有頻率。通過對結構的模态分析，求得結構的各階模态參數，從而評價結構的動态特性是否符合要求，並校驗理論計算結果的準確性。

某些結構(gòu)在在工作時所承受的載荷很難測(cè)量，可通過模态分析來加以識别。此方法在航空航天及核工程中應用較廣。

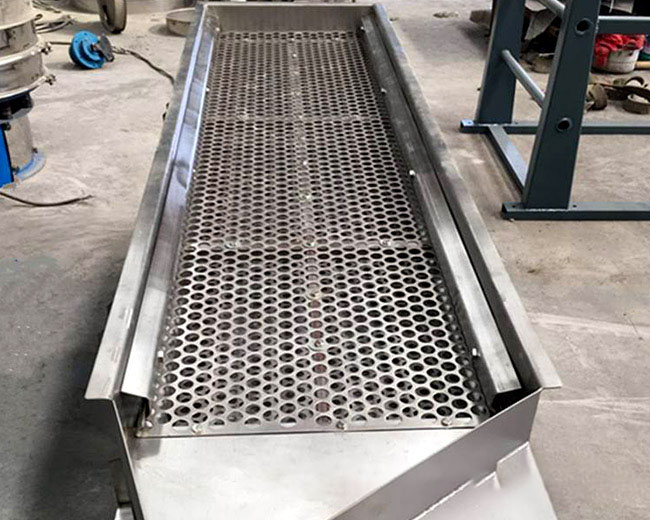

  振動糧食清理篩的篩分工作主要是通過篩箱來實現的。振動清理篩在工作的過程中，物料先由進料口偏心錐形管通過軟布套筒進入到進料箱，再經過可調勻料閘門和分料闆
，可以在篩寬方向上均勻的分布，進而進入篩格，在激振力的作用下，篩箱按照一定的運動軌迹進行振動，從而迫使物料在其振動過程中不斷的向前運動。在此過程中，物料是通過篩格實現分層的，也就是顆粒直徑比篩孔大的大、中型雜質物料，就會在層篩面清理後，從篩體尾端側面的大雜出料口排出。篩分過程分爲兩個階段，階段，比篩孔尺寸小的篩分物穿過物料層到達第二層篩面繼續進行篩理；其中第二層篩面是除小雜的篩面，篩孔的尺寸小於篩分物的直徑尺寸。第二階段，細顆粒通過篩孔直接落入底闆上，並由小雜出進口排出。而篩上物是物料主流，從卸料口送出機外，這樣就形成瞭一個完整的篩分過程。
  除塵糧食清理篩經過半個多世紀的發展，在振動工程中模态分析已經成爲的一個重要分支。早在20世紀50年代，在航空工業中就採用共振試驗確定系統的固有頻率；60年代，發展瞭多點單相正弦、正弦多頻單點激勵，制造出商用模拟式頻響函數分析儀；60年代後期到70年代，出現瞭各種瞬态和随機激勵、頻率模态分析識别技術；80年代中期到90年代，模态分析在各個工程領域得到普及和深層次應用，在結構性能評價、結構動态修改和動态設計、故障診斷和狀态檢測以及聲控分析等方面的應用研究異常活躍，尤其是基於FEM，EMA和優控制理論的結構動态修改和動态設計，取得瞭豐碩的研究成果。
